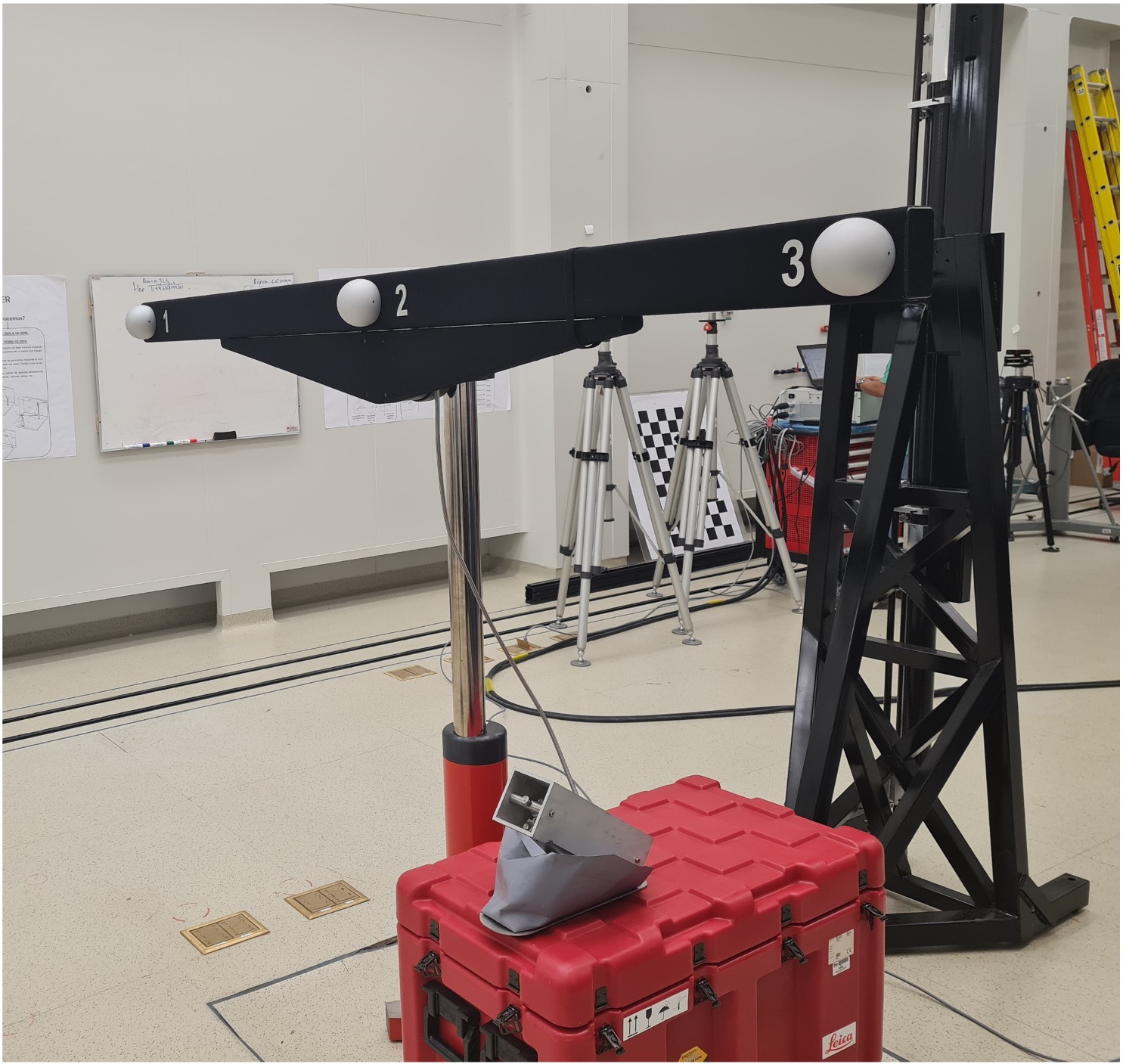

Barra condor: Barra con 3 esferas huecas (esferas de integracion) de 100 mm de diametro aproximadamente y distancia nominal entre esfera de 1150 mm. Esta barra permite evaluar el desempeño volumétrico de escaneres láser terrestres. Las esferas tienen un acabado mate que permite que el TLS pueda capturar major la superficie de las esferas. La barra es calibrada utilizando un laser tarcker ya que las esferas de la barra cuentan con un nido magnetico que permite sostener el SMR. El centro de las esferas coincide con el centro del SMR que se coloca en el nido.

La barra de escala Condor se diseñó específicamente para simplificar la ejecución de la norma ASTM E3125-17. El método de prueba estándar de ASTM para evaluar el rendimiento de la medición de distancia punto a punto de los sistemas de imágenes 3D de coordenadas esféricas en el rango medio se publicó en diciembre de 2017. Bal-tec fue el proveedor de esferas de integración para el desarrollo del estándar.

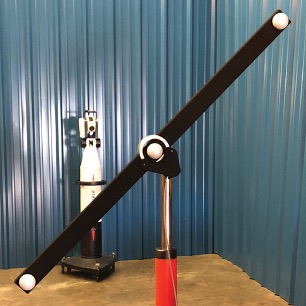

El soporte base se coloca a una distancia determinada del escáner láser y la barra de escala Condor se ensambla pisando el interruptor de pie y colocando la barra en el nido. Un láser tracker (instrumento de referencia) se coloca en el lado opuesto de la barra de escala. Luego, la barra se escanea en las posiciones vertical, horizontal y de 2 a 45 grados. Los centros de la esfera de integración también se miden con el láser tracker para crear una distancia calibrada de centro a centro.
