Mediciones

Fase I


Obtener niveles de presión sonora y su característica espectral en la ciudad de México y Querétaro.


Objetivo General



Obtener los niveles de presión sonora, espectros de frecuencias y condiciones meteorológicas en diversos puntos de la ciudad de Querétaro mediante mediciones acústicas, los puntos a medir van a considerar zonas comerciales, zonas industriales, zonas habitacionales y zonas de tráfico.




Objetivos específicos


  • Recaudar información de zonas críticas de ruido en la ciudad de Querétaro y proponer 20 puntos de medición.
  • Establecer los horarios de medición.
  • Establecer el número de mediciones.
  • Establecer los turnos y días de medición.
  • Realizar un protocolo de medición.
  • Realizar la agenda de medición.
  • Realizar lista de revisión para el proceso de medición.

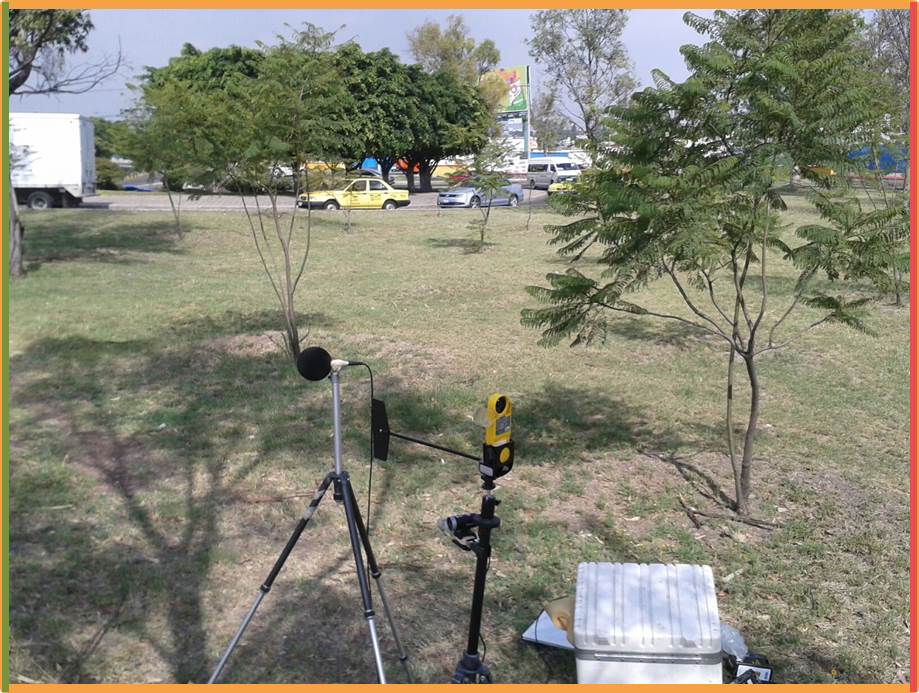

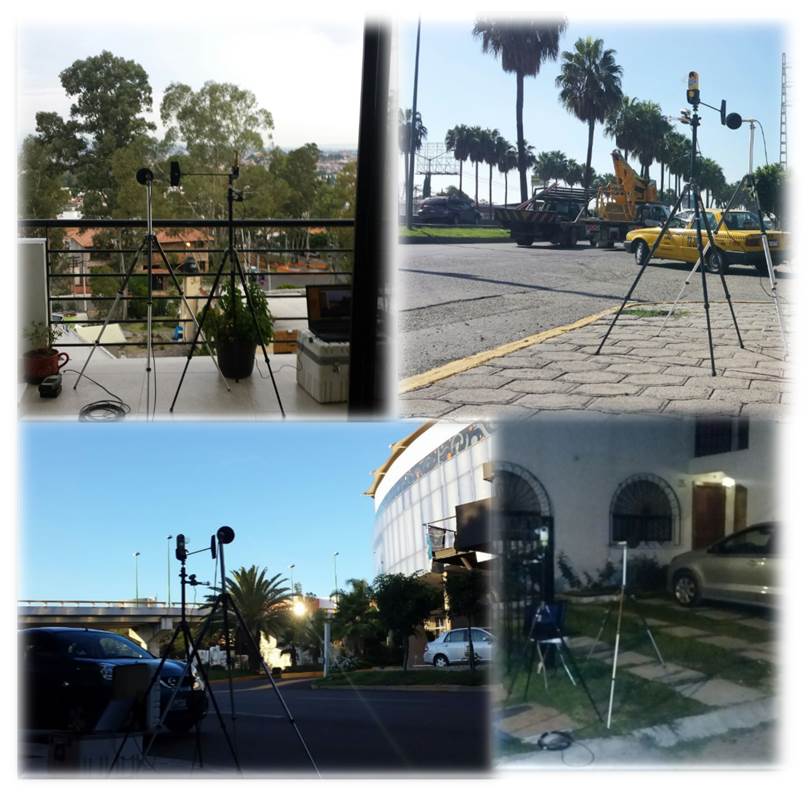

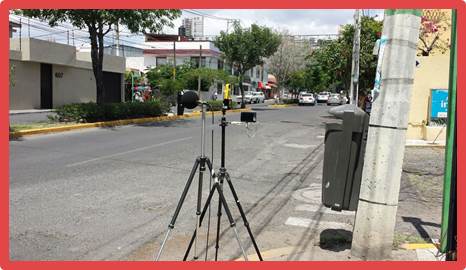

  • Realizar mediciones de ruido en los puntos de medición seleccionados y siguiendo la agenda establecida.
  • Utilizar una herramienta de software que permita obtener el análisis y modelo del ruido.








Recaudar información de zonas críticas de ruido en la ciudad de Querétaro y proponer 20 puntos de medición.


Se eligieron 20 puntos de medición, distribuidos geográficamente, agrupados en 4 zonas:

Se definieron 3 horarios de medición de acuerdo al indicador Lden. Se establecieron 10 horarios de medición dentro de las 24 horas del día, quedando 5 horarios de medición para la mañana, 1 para la tarde y 4 para la noche. Se consideró medir los 7 días de la semana.


Punto
Ubicación
Zona Comercial PC1 1 Plaza galerías en avenida 5 de febrero frente Walmart y Sams.

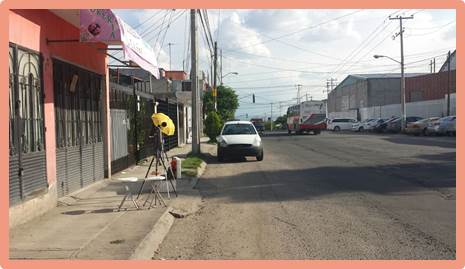

PC2 2 Fraccionamiento industrial Pedrito en avenida Peñuelas.
PC3 3 De San Pedro esquina con de San Joaquín en Mercado de Abastos.
PC4 4 Prol. Corregidora fente al Ocasus.

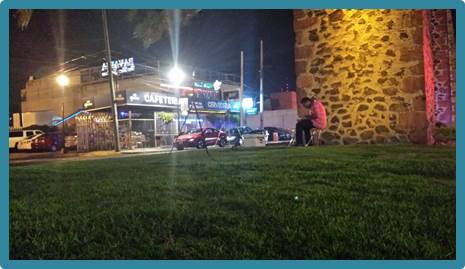

PC4 5 Monumento a la Corregidora.
Zona Habitacional exterior PE1 6 Colonia Carretas avenida La Acordada y calle Salto del Agua.

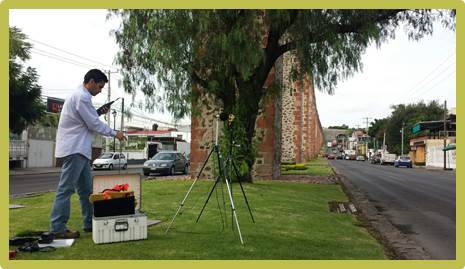

PE2 7 Calle Margaritas cerca de los Arcos.
PE3 8 Casas entre la calle San Diego de los Padres esquina Pasteur.
PE4 9 Colonia Cimatario cerca de Constituyentes.
PE5 10 Fraccionamiento San Joaquín, Calle San Joaquín no.35.
Zona Habitacional interior PH1 11 Col. Obrera, lateral Prol. Bernardo Quintana.
PH2 12 Interior: Colonia Loma Dorada.
PH3 13 Col. Virreyes, Calle Virrey de Bucarelli.
PH4 14 Interior: Fraccionamiento San Joaquín, Calle San Joaquín no.35.
PH5 15 Interior: Hércules.
Zona Tráfico PT1 16 Avenida Revolución y acceso 3 frente col. Insurgentes.
PT2 17 Autopista México-Querétaro con Pasteur.
PT3 18 Av. 5 de Febrero esq. Con calle Coahuila en colonia Obrera.
PT4 19 Bernardo Quintana Sur enfrente Deportivo Querétaro 2000.
PT5 20 Av. Universidad esq. Prolongación Corregidora.

Establecer los turnos y días de medición.

Considerando que la distribución de las mediciones en días, horarios y puntos de medición debía ser aleatoria se usó una técnica aleatoria para realizar la asignación de los mismos, etiquetando a cada una de estas variables como un número lo que nos llevó a tener:


  • 7 opciones para los días de la semana.
  • 10 opciones para los horarios establecidos.
  • 20 opciones para los puntos de medición.


HORARIOS Lunes Martes Miercoles Jueves Viernes Sabado Domingo
07h00 a 09h29 12,12 16,16 9,9 4,4 7,7
09h30 a 11h59 5,5,7,7 18,18 17,17 7,7 18,18 18,18
12h00 a 14h29 2,2 1,1 4,4 3,3,19,19 3,3,7,7
14h30 a 16h59 1,1,16,16 14,14 14,14 1,1,16,16 6,6,12,12,20,20 11,11,17,17
17h00 a 18h59 11,11 11,11 6,6 2,2 16,16 1,1,5,5
19h00 a 21h59 5,5,13,13 14,14 12,12 9,9 14,14,15,15 14,14 8,8
22h00 a 00h29 10,10 19,19 19,19 2,2 7,7 15,15
00h30 a 02h29 19,19 3,3 3,3 3,3 13,13 10,10
02h30 a 04h30 20,20 10,10 10,10 15,15,17,17 19,19,9,9 9,9
04h30 a 06h59 6,6,18,18 8,8 8,8 20,20 2,2

Se definió también que se realizarían 8 mediciones por punto: 3 por la mañana, 2 por la tarde y 3 por la noche. Posteriormente se planteó la posibilidad estadística que las emisiones fueran similares en algunos días de la semana. Se consideraron entonces 3 grupos de días, a saber:


  • Grupo 1: lunes y viernes.
  • Grupo 2: martes miércoles y jueves.
  • Grupo 3: sábado y domingo.



Realizar un protocolo de medición.

  • Protocolo para las mediciones de ruido y espectro en frecuencias en la ciudad de Santiago de Querétaro

    • Agenda de medición

    1 Agosto
    Septiembre
    Tiempo Lunes 31 Martes 1 Miercoles 2 Jueves 3 Viernes 4 Sabado 5 Domingo 6
    07h00 a 09h29 12 16 11 9 7
    09h30 a 11h59 5 18 17 7 18 18
    12h00 a 14h29 2 12 1 4 3 3
    14h30 a 16h59 1 16 14 14 1 6 11
    17h00 a 18h59 3 11 6 2 16 1
    19h00 a 21h59 13 14 12 14 14 8
    22h00 a 00h29 6 19 2 7 15

    Ejemplo de agenda semanal propuesta inicialmente. Las mediciones en horarios nocturno (después de las 12:30 y antes de las 7:00 de la mañana) no pudieron realizarse por motivos de seguridad.


    Realizar lista de revisión para el proceso de medición.

    Para asegurase de que el proceso de medición se realice de forma correcta y para llevar a cabo un mejor control en las mediciones fue necesario elaborar una lista de revisión, en la cual se verifica si los pasos más importantes fueron llevados a cabo para que el algoritmo se de medición se ejecute adecuadamente, el nombre con el que asigne a la medición en esta lista será con el cual identificaremos los archivos generados por el equipo de medición en la computadora esta lista también es importante debido a que hay mediciones en el turno de la noche es muy factible olvidar y/o perder alguno de los materiales, en la figura 7 se muestra la lista de revision utilizada:


    Realizar mediciones de ruido en los puntos de medición seleccionados y siguiendo la agenda establecida.



    Resultados estadísticos del proyecto

    Se hicieron 202 mediciones de ruido, en un período de 3 y medio meses. Aquí se muestran algunas gráficas representativas de estos datos.

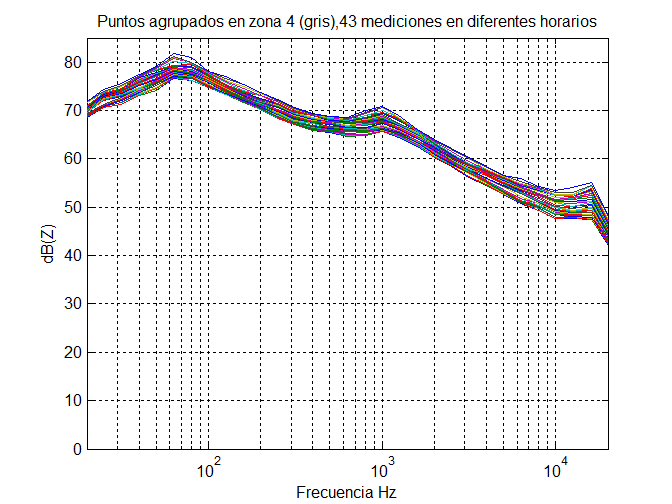

    La figura siguiente muestra las mediciones de los 5 puntos de la Zona de Tráfico vehicular, en bandas de tercios de octava y el intervalo en frecuencias de 20 Hz a 20 kHz.

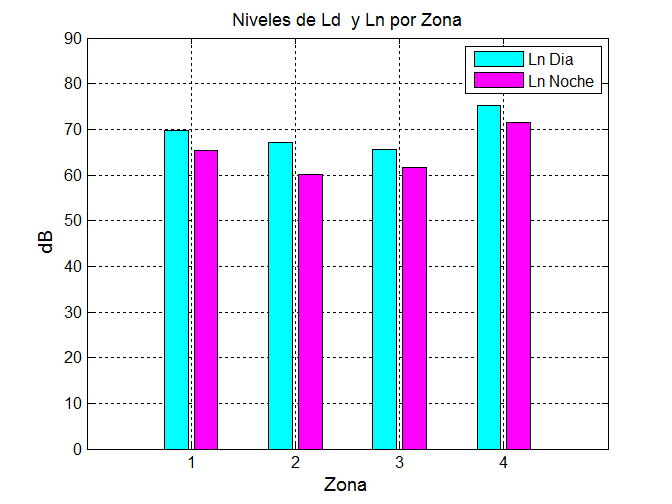

    La siguiente gráfica muestra los valores por zona de medición y horario (día, noche) de acuerdo al indicador Ldn .

    Un análisis estadístico más completo se presentó durante el Foro de Divulgación.
